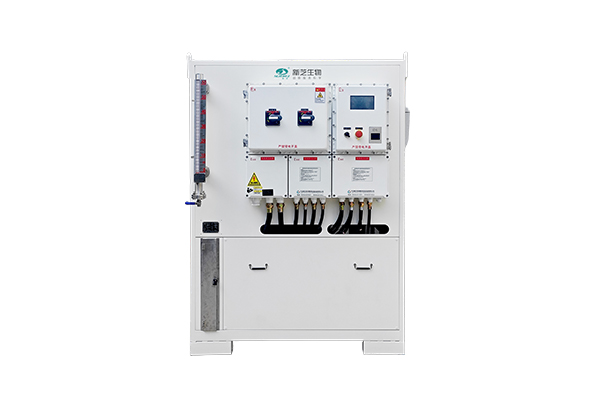

產品說明

　　新芝生產銷售的制冷控溫系統品質可靠，性能卓越，具備高精度智能溫度控制，溫度控制范圍非常廣泛，從30℃至-120℃，可滿足絕大多數企業的恒溫控制需求。本設備的控溫精度高達±0.5℃，制冷功率從0.2kW至500kW均有對應型號產品供應。

工作原理

　　制冷控溫裝置由循環泵、壓縮機、冷凝器、風機、干燥過濾器、膨脹閥、蒸發器、氣液分離器、傳感器、介質壓力表、蓄冷罐、膨脹容器、控制器等部件組成。采用先進技術和精密組件，確保高效穩定的溫度調控能力。系統運作圍繞制冷循環展開，各部件協同作業，精準調節目標區域的溫度。

產品特點

· 介質溫度范圍：-40～RT

· 外殼材質：冷軋板噴塑

· 控制系統：PID模糊控制

· 操作面板：7英寸彩色觸摸屏，溫度曲線顯示、記錄

· 控溫對象：物料溫度控制與導熱介質出口溫度控制可自由選擇

· 溫差控制：反應釜夾套溫度與物料溫度的溫差可控制、可設定

· 程序編輯：可編制5條程序，每條程序可編制30段步驟

· 通信協議：MODBUS RTU 協議 RS 485接口

· 溫度反饋：設備導熱介質 本機溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度PT100

· 安全防護：具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置、低液位保護、高溫保護、傳感器故障保護等多種安全保障功能。

應用領域

高低溫控溫設備被廣泛應用于多種反應裝置中，如反應釜、反應器(如微通道反應器、玻璃反應器和夾套反應器)、蒸餾系統、萃取系統等，以實現精確的制冷與加熱控制。這種設備在高等院校、科研實驗室、汽車制造、制藥工業、石油化工、半導體及電子產品測試、生物化學以及航空航天等多個行業領域內發揮著重要的作用。

正壓防爆/隔離防爆

　　關于正壓防爆

　　本產品中的?冷型型號均可定 EXPXdmbIBT4，EXPXdmbiCt4

　　它是根據國家標準GB3836.5-2004(爆炸性?體環境?電?設備正壓型“ p”)設計制造、檢驗。可?泛?于?油、化?醫藥等具有爆炸性?體、 粉塵的危險場所。防爆標志為Expxdmb lCT4。防爆合格證號:GYB091118。

　　正壓柜通過防爆控制箱內的智能控制系統與壓?控制系統匹配將潔凈安全的壓縮空?引?正壓腔，使正壓腔內形成微正壓，阻?外界危險?體、粉塵的進?，達到防爆的?的。該產品具有智能集中控制、液晶?字顯?、?動換?、延時?動供電、失壓補?、故障報警及危險時?動切斷電源等功能。

　　結構概述

　　正壓柜由正壓腔和控制腔兩部分組成，正壓腔?于安裝各種?防爆的儀表或電器，控制腔由防爆控制箱及壓?控制系統組成。正壓柜外殼采? 2~3mm的冷軋鋼板焊接?成，通?管道采?鍍鋅鋼管，進出電纜采?穿板管接頭和電纜引?壓緊裝置。前?設置玻璃顯?窗，顯?儀表及指?燈等內容。

　　安全指標

　　a.柜內內正壓值?于280Pa?動排? b.柜內正壓值?于80Pa?于50Pa時，?動報警 c.柜內正壓值?于50Pa，?動切斷電源。

　　工作原理

　　壓柜?作原理，外界220伏流引?防爆控制箱后，按下“起動鈕”，電磁聞4勵磁將進?管道開通，壓縮空?經過濾減壓后進?正壓腔，正壓腔內的危險?體通過排?排出正壓腔，待正壓腔內危險?體換?安全值時，換?結束，聯鎖觸點?動閉合，此時正壓腔內的電器、儀表?可?作。

　　正壓值的調整

　　調整單向節流下端正壓值調節?柄，順時針轉動正壓值升?，反之正壓值降低，正壓值調?250Pa為宜，如果壓?偏低?法調?此壓?時，應查進?是否全開，正壓室與外界是否密封。

　　聯鎖功能選擇

　　正壓柜在1區危險場所便?時，如果正壓值?于50Pa，聯鎖觸占須斷開，如果在2區危險場所使?時，如果正壓值?于50Pa，聯鎖觸點可以不斷開，但要及時處理確保壓??于50Pa，此功能有撥位開關t2第3位來調整第三位在?聯鎖觸點斷開在下聯鎖觸點不斷開撥位時需在斷開狀態下進?。

　　正壓防爆柜恒溫冷卻系統

　　采??冷?式，?動控制冷卻?進?到系統內部空調換熱器，將正壓柜內部熱量帶?，確保正壓系統內部處于恒溫狀態，保證內部元件安全。

　　關于隔離防爆

　　電氣柜（采用隔爆型）

　　A 有單獨的接線腔體

　　B 加熱功率大于7.5kW, 有獨立散熱鋁翅片防爆柜

　　C 電氣柜采用全鋁件模具

　　D 配備防爆鼠標，防爆觸摸屏，用于操作7寸及以上顯示屏

　　壓縮機

　　A 采用防爆型或防爆硅膠密封防爆處理

　　B 采用接線端子封裝工藝(本安)。

　　循環風機

　　A 采用防爆型

　　B 葉片采用鋁葉片

　　循環泵采用隔爆型電機

　　調整單向節流下端正壓值調節?柄，順時針轉動正壓值升?，反之正壓值降低，正壓值調?250Pa為宜，如果壓?偏低?法調?此壓?時，應查進?是否全開，正壓室與外界是否密封。

　　A 加熱器采用隔爆型

　　B 溫度傳感器采用隔爆型

　　C 壓力傳感器采用隔爆型

　　D 各種保護區安裝在隔爆盒中
